ハークレスリフトシリーズ

自動車補修作業の80%はウエストラインより下にあると言われています｡言い換えれば作業時間の80%を意味しています。

リフトを使用しないで、腰より下の場所を作業するのにサービスマンは膝および背中を使って作業することを要求され、また、道具を取る際に立ったり座ったりという作業に大変苦労を要します｡その様な体勢での作業は本当に生産的なのでしょうか？

リフトで、車を持ち上げることによって作業行程を容易にさせ、サービスマンの生産性を増大させます。もし、サービスマンの膝をついたり、腰を曲げたり、体を屈めたりする作業をリフトが半分代わりをするとすれば、補修作業の約10%～20%もの生産性が向上します。

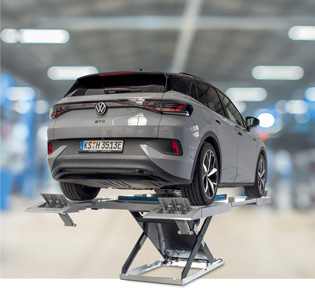

■ ハークレスリフトエアゴマティックプロ３５１３

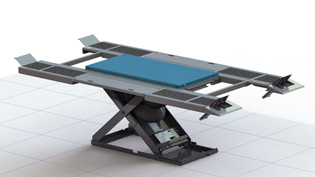

●床上仕様　HLS3513-11

●埋設仕様　型式: HLS3513-14

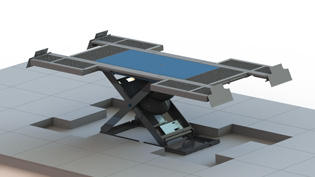

HLS3513-14　ピット設置例

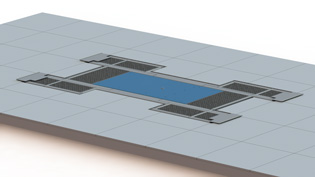

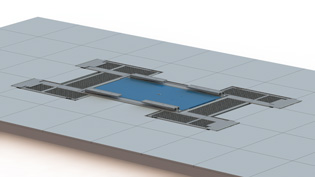

HLS3513-14　埋込仕様

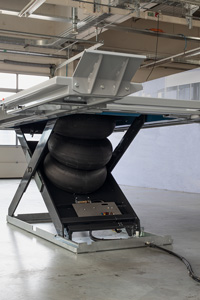

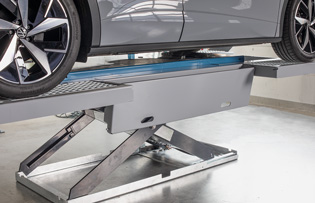

トリプルエアーバック

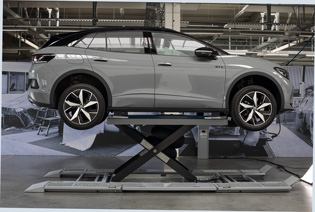

ドライブオンリフトなのでセッティングも簡単。
プレップエリアでのパーツの脱着や中・軽補修、さらにはエアー式なのでブース内での使用にも最適。
様々な作業現場での環境、効率の改善、向上に。

特　徴	：	◆積載最大能力　3.5t ◆耐久性抜群のトリプルエアーバッグ ◆最大高さ1300 ㎜（埋込式の場合本体が埋設されるので最大高さ1150 ㎜） ◆床上式・埋設式の2 タイプ ◆折り畳み式ドライビングトラック(乗入れ渡し台）※床上式仕様のみ ◆人間工学に基づいたデザイン
型　　式	：	HLS-3513

床上仕様	：	HLS-3513-11

埋設仕様	：	HLS-3513-14

重　　量	：	床上仕様 1014㎏、埋設仕様 996㎏

能　　力	：	3.5t

動　　力	：	エアー(0.6-0.8MPa)

最大高さ	：	床上仕様 1300mm 埋設仕様 1150mm(ビットの深さ150ｍｍ)

最低地上高	：	150mm

ホイールスタンド最低地上高	：	100mm

サイズ	：	本体：1988mm×921mm ホイールスタンド(ランプ除く)：3900mm×2000mm

最大ホイールベース		3700mm






折り畳み式ドライビングトラック

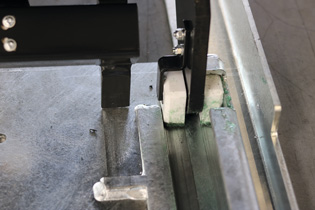

ダブルスライディングピースにより高い安全性、耐久性を実現

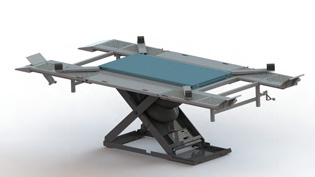

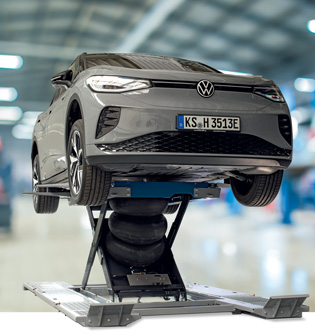

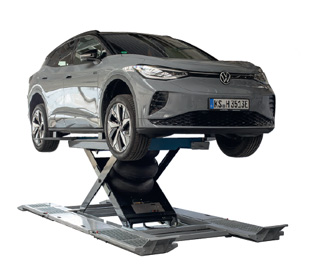

■ ハークレスリフトエアゴマティックプロ３５１３デュオ 2WAYリフト

●床上仕様　HLS3513-DUO-11

●埋設仕様　型式: HLS3513-DUO-14

小型車から大型SUVに至るまで車種を選ばずドライブオンでもタイヤフリーでも可能な2WAYタイプエアー式リフト

特　徴

：

◆ドライブオンでリフトアップ、タイヤフリーでリフトアップ、両方が可能な2WAY リフト
◆積載最大能力　3.5t
◆耐久性抜群のトリプルエアーバッグ
◆最大高さ1300 ㎜（埋込式の場合本体が埋設
されるので最大高さ1150 ㎜）
◆床上式・埋設式の2 タイプ
◆折り畳み式ドライビングトラック
　( 乗入れ渡し台） ※床上式仕様のみ
◆人間工学に基づいたデザイン
◆使用動力エアーのみなので、ペイントブース内の塗装作業にも安心、最適

型　　式

：

HLS-3513-DUO

床上仕様

：

HLS-3513-DUO-11

埋設仕様

：

HLS-3513-DUO-14

重　　量

：

床上仕様 1010㎏、埋設仕様 1129㎏

能　　力

：

3.5t

動　　力

：

エアー(0.6-0.8MPa)

最大高さ

：

床上仕様 1300mm
埋設仕様 1150mm(ビットの深さ150ｍｍ)

最低地上高

：

150mm

ホイールスタンド最低地上高

：

100mm

サイズ

：

本体：1988mm×921mm
ホイールスタンド(ランプ除く)：3900mm×2000mm

最大ホイールベース

3700mm

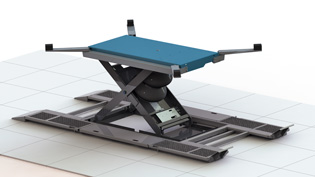

アームセッティングでホイールフリーに



セーフティープロテクション		トリプルエアーバック

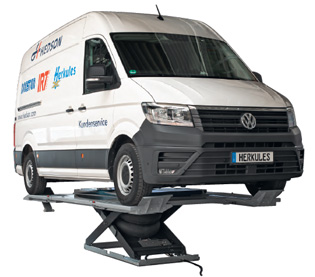

全長が長い車種でも安心		足回り作業やバンパー補修などもラクラク

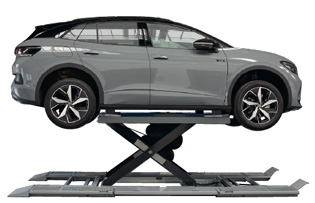

ドライブオン使用例		ホイールフリー使用例

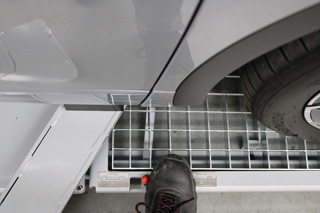

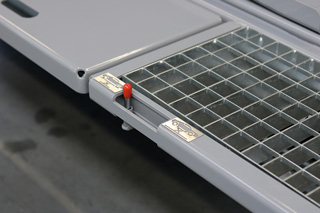

足元のスライドレバーにより、ワンタッチでドライブオンタイプとホイールフリータイプに切り替えることが出来ます

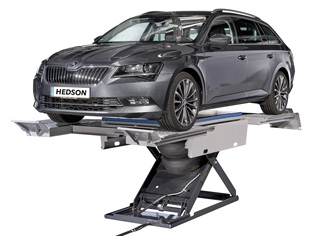

■ ハークレスリフトエアゴマティック３２１３

HLS-3213　【↑Clickで写真拡大】

●床上式　HLS3213-11

【↑Clickで写真拡大】

(床上式設置イメージ　断面)

設置・工事が簡単。折りたたみ式ドライビングトラックによりスペース省力化を実現。

●埋め込み式　HLS3213-14

(埋め込み式設置イメージ　断面)

リフトの厚みが152mmと非常に薄く、さらにエアーのみなので、配線工事も非常に少なく、より効率的に。

特徴：歴代モデルの長所を集約し作業性・安産性をさらに追及した最新型ドイツ製エアー式ドライブオンリフト

・積載最大能力　3.2 t
・耐久性抜群のトリプルエアーパック
・最大高さ　1300mm
・人間工学に基づいたデザイン※
・メンテナンスが簡単！！
・床上式・埋め込み式の2タイプ
・使用動力が工アーのみなので、
　ブース内でも使用可能
・折り畳み式ドライビングトラック(乗り入れ渡し台）
　(注)床上式の場合のみ
．最新型モジュラ－（組み立て式）デザインに
　より、ドライブオンとしてだけではなく、本体リ
　フトが共通で様々なリフトに変化できる（別途
　オプションが必要）

※人間工学とは、人々の安全安心健康の保持向上を実現するために役立つ実践的な科学技術

型式	：	HLS-3213
床上仕様	：	HLS-3213-11
埋設仕様	：	HLS-3213-14
重　　量	：	HLS-3213-11 925㎏、HLS-3213-14 865㎏
能　　力	：	3,200㎏
動　　力	：	エアー
最大高さ	：	1300mm
最低地上高	：	152mm
ホイールスタンド最低地上高	：	110mm
サイズ	：	本体：幅1050mm×長さ1962mm ホイールスタンド長さ(ランプ除く)：3880mm ホイールスタンド幅：1980mm


【↑Clickで写真拡大】	【↑Clickで写真拡大】

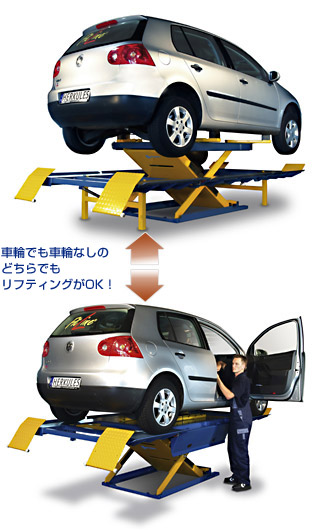

■ ハークレスリフトデュオ１２００　２段式リフト

HLS-1200Duo　【↑Clickで写真拡大】

特徴：ドライブオン方式でも、アーム方式でもセッティングできる２段式リフト

型式	：	HLS-1200Duo
床上仕様	：	HLS-1200Duo-11
埋設仕様	：	HLS-1200Duo-14
能　　力	：	2,500㎏
最大高さ	：	930㎜
最低地上高	：	108㎜（リフト本体）
サイズ	：	幅1900㎜×長さ3545㎜
駆動方法	：	エアーのみ【作業エアー圧(最大)8kgf/cm²】
本体重量	：	850㎏

【↑Clickで写真拡大】


■ ハークレスリフトラックスペシャル

特徴：ドライブオン方式で簡単セッティング！塗装作業・脱着作業に最適！

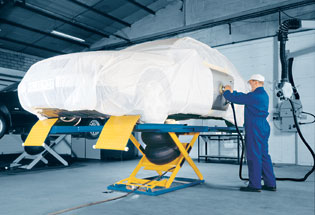

HLS1200　【↑Clickで写真拡大】

型式	：	HLS1200
床上仕様	：	HLS1200-11
埋設仕様	：	HLS1200-14
能　　力	：	2,500kg
揚　　程	：	930mm
下　　程	：	108mm（HLS1200-11：折りたたんだ状態）
		床上レール式の場合：162.5±2.5mm
駆動方法	：	エアーのみ【作業エアー圧（最大）8kgf/cm²】
操作方法	：	専用ハンドコントロール（HLS1200-11)
上昇時間	：	約10秒（無負荷時）
下降時間	：	約10秒（無負荷時）
本体重量	：	750kg



【↑Clickで写真拡大】 HLS1200-11　床上仕様	【↑Clickで写真拡大】 HLS1200-14　埋設仕様


■ ハークレスリフトＨＬＱ（エイチエルキュウ）

特徴：リフトと横移動システムがドッキングした、新しいリフト

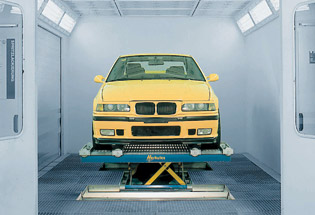

HLQ　【↑Clickで写真拡大】

型式	：	HLQ
能　　力	：	2,500kg
重　　量	：	500kg
作業エアー圧	：	（最大）8kgf/cm²
駆動方法	：	エアーのみ
サイズ	：	幅1,975X長さ3979mm
最大高さ	：	740mm

※詳しい図面/寸法等内容につきましてはお問い合せください。


【↑Clickで写真拡大】横移動台車にのったままセッティング	【↑Clickで写真拡大】横移動システムと連動で効率アップ	【↑Clickで写真拡大】低い部分もいい姿勢で作業ができる	【↑Clickで写真拡大】　設置例１	【↑Clickで写真拡大】　設置例２


■ ハークレスリフトモービル

特徴：エアーをつなぐだけでOK！長時間にわたる中腰・低姿勢作業に

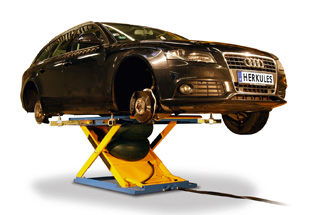

　HM1100-01　【↑Clickで写真拡大】

型　　式	：	HM1100-01
能　　力	：	2,800kg
重　　量	：	510kg
作業エアー	：	（最大）0.8Mpa
駆動方法	：	エアーのみ
最低高さ	：	110mm
最大高さ	：	930mm

※詳しい図面/寸法等内容につきましてはお問い合せください。



【↑Clickで写真拡大】　 HM1100-01	【↑Clickで写真拡大】　最新型スイブルアームにより、前後左右の調整がスムーズで対応車種がさらに拡大	【↑Clickで写真拡大】稼動式により微妙な位置調整も簡単	【↑Clickで写真拡大】モービル用移動ハンドル＆ホイールセット型式：300-107HM

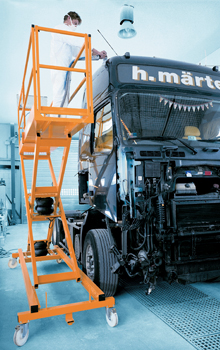

■ ハークレスリフトペインター

特徴：手の届かない箇所などの作業の際に力を発揮するエアー駆動のみの移動式作業リフト

安全上および取扱上の注意事項

・取扱説明書に従って安全にご使用ください
・故障や事故を未然に防止するために日常点検、定期点検を必ず行って下さい。

●エアー式
エアーバッグ式なので、故障も大変少なく、ブース内での塗装作業も使用がOK！
　

●コンパクトな設計
コンパクトで機能的な設計により、狭い作業空間でも使用でき、キャスター(ストッパー付き)により異動も簡単
　

●バツグンな作業性
作業台にコントローラーとエアー給気口を備え、さらにスプレーガンや研磨ペーパーなどの収納スペースを完備
　


ツール収納棚付き	自動安全装置付き

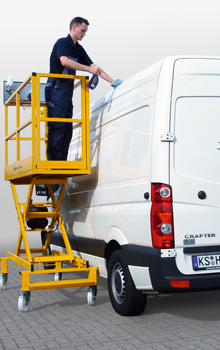

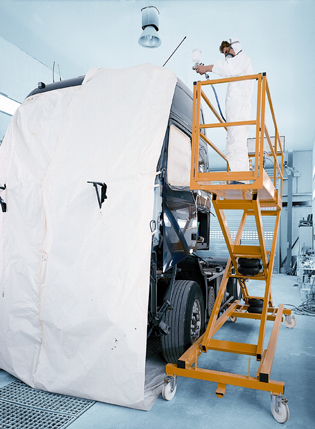

Herkules Lifts Painter	Painter-02/使用例	Painter-01/使用例

＜＜図面・サイズ＞＞

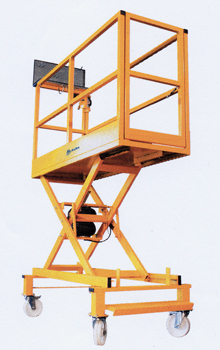

Painter01	Painter-02/05	Painter04

＜＜仕様＞＞	Painter-01(1人用)	Painter-02(1人用)	Painter-04(1人用)	Painter-05(2人用)
作業台のサイズ	2000×700mm	3500×700mm	2000×700mm	3500×700mm
作業台手すり高さ	1100mm	1100mm	1100mm	1100mm
最低高さ	600mm	500mm	600mm	500mm
最高高さ	1600mm	2500mm	2600mm	2500mm
本体重量	280kg	450kg	430kg	460kg
積載能力	150kg	150kg	150kg	250kg
作業エアー圧(最大)	8kgf/cm2	8kgf/cm2	8kgf/cm2	8kgf/cm2
(注)商品のデザイン・仕様等は、改良のため予告なく変更させていただく場合があります。
